CENTRO RESIDENZIALE SIERRA NEVADA

ANAGRAFICA DI PROGETTO

  • Riferimento progetto
    Condominio Sierra Nevada.

    Località
    Roma.

    Anno
    2016

    Tipologia di applicazione
    Residenziale, produzione di ACS centralizzata.

    Finalità di progetto
    Installazione di un nuovo impianto centralizzato condominiale, in pompa di calore, per la produzione di ACS.

  • Tipologia di prodotto utilizzato
    1 unità Q-ton e 2 serbatoi d’accumulo stratificato Termal ESA800ST da 800 litri.

    Modalità di impiego di Q-ton
    Inserimento di 1 Q-ton che lavora come generatore su un unico sistema d’accumulo per produzione di ACS con 2 serbatoi stratificati Termal da 800 litri in serie.

  • Immagine 1. Vista dell’esterno del condominio Sierra Nevada.

    Immagine 1. Vista dell’esterno del condominio Sierra Nevada.

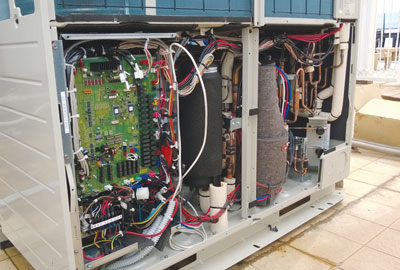

  • Immagine 2. Dettaglio del Q-ton installato.

DESCRIZIONE DELL’IMPIANTO

Impianto nuovo per la produzione di ACS costituito da 1 Q-ton collegato a 2 serbatoi stratificati Termal da 800 litri e 2 serbatoi da 1.000 litri posti in cascata. Presenza di ricircolo con valvola di miscelazione a 4 vie.

SCHEDA TECNICA DELL’IMPIANTO

  • Utenze totali ACS:
    56 appartamenti da 40 a 150mq.

    Stima consumi annui ACS in m3:
    3.650 m3/anno.

  • Stima produzione annua di energia in kWh:
    169.766 kWh/anno.

    Fabbisogno ACS giornaliero medio annuo in litri/giorno:
    10.000 litri/giorno.
