AZIENDA CHIMICO-FARMACEUTICA

pompa di calore acqua calda sanitaria q-ton mhi

ANAGRAFICA DI PROGETTO

  • Riferimento progetto
    Palestra aziendale.

    Località
    Brianza.

    Anno
    2016.

    Tipologia di applicazione
    Commerciale.

    Finalità di progetto
    Installazione di un nuovo impianto in pompa di calore per la produzione di ACS per gli spogliatoi della palestra aziendale.

  • Tipologia di prodotto utilizzato
    1 unità Q-ton e 2 serbatoi d’accumulo stratificato Termal ESA800ST da 800 litri.

    Modalità di impiego di Q-ton
    Inserimento di 1 Q-ton che lavora come generatore su un unico sistema d’accumulo per produzione di ACS con 2 serbatoi
    stratificati Termal da 800 litri in serie.

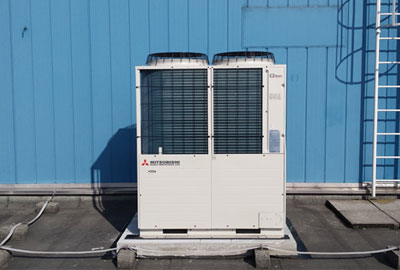

  • Immagine 1. Posizionamento del Q-ton sul tetto dell’azienda (vista frontale).

    Immagine 1. Posizionamento del Q-ton sul tetto dell’azienda (vista frontale).

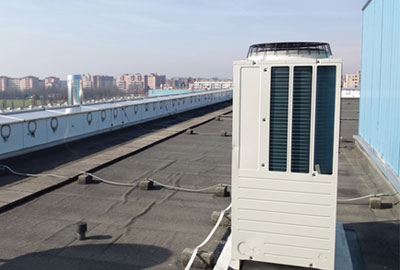

  • Immagine 2. Posizionamento del Q-ton sul tetto dell’azienda (vista laterale).

    Immagine 2. Posizionamento del Q-ton sul tetto dell’azienda (vista laterale).

DESCRIZIONE DELL’IMPIANTO

Impianto nuovo per la produzione di ACS costituito da 1 Q-ton collegato a 2 serbatoi stratificati da 800 litri posti in cascata. Presenza di ricircolo con valvola di miscelazione a 4 vie.

SCHEDA TECNICA DELL’IMPIANTO

  • Utenze totali ACS:
    6 docce.

    Stima consumi annui ACS in m3:
    1.200 m3/anno.

  • Stima produzione annua di energia in kWh:
    49.612 kWh/anno.

    Fabbisogno ACS giornaliero medio annuo in litri/giorno:
    4.000 litri/giorno.
