PALAZZO DELLA REGIONE LAZIO

q-ton pompa di calore a co2

ANAGRAFICA DI PROGETTO

  • Riferimento progetto
    Regione Lazio.

    Località
    Roma.

    Anno
    2014.

    Tipologia di applicazione
    Commerciale, produzione di ACS centralizzata.

    Finalità di progetto
    Installazione di un nuovo impianto centralizzato in pompa di calore per la produzione di ACS a servizio dei bagni dell’edificio.

  • Tipologia di prodotto utilizzato
    1 unità Q-ton e 2 serbatoi d’accumulo stratificato Termal ESA800ST da 800 litri.

    Modalità di impiego di Q-ton
    Inserimento di 1 Q-ton che lavora come generatore per produzione di ACS con 1 serbatoio stratificato Termal da 800 litri.

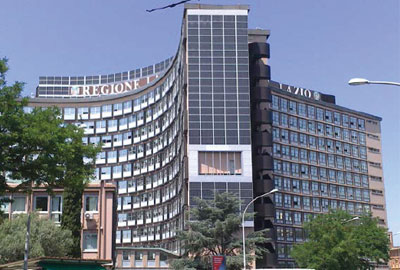

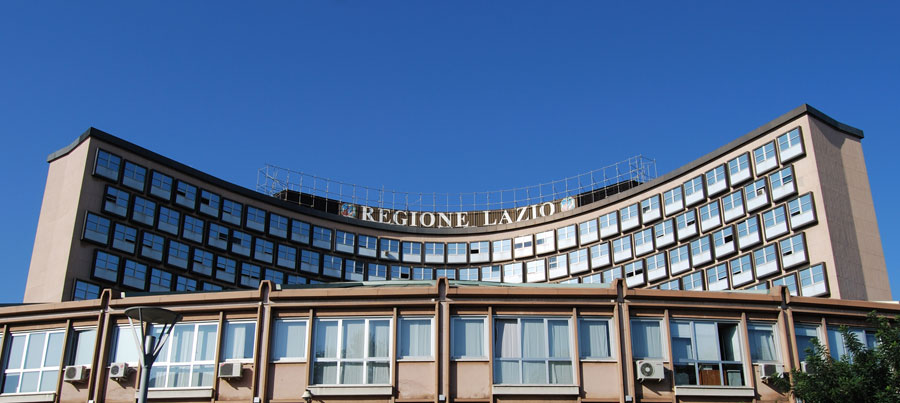

  • Immagine 1. Vista del palazzo della Regione Lazio.

    Immagine 1. Vista del palazzo della Regione Lazio.

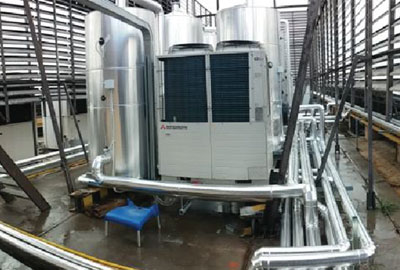

  • Immagine 2. Installazione sul tetto dei 4 serbatoi di accumulo termico (3x1500 litri + 1 stratificato Termal da 800 litri modello ESA800ST).

    Immagine 2. Installazione sul tetto dei 4 serbatoi di accumulo termico (3×1500 litri + 1 stratificato Termal da 800 litri modello ESA800ST).

DESCRIZIONE DELL’IMPIANTO

Impianto nuovo per la produzione di ACS costituito da 1 Q-ton collegato al serbatoio stratificato da Termal 800 litri e 3 serbatoi da 1.500 litri in cascata. Un collettore solare termico con superficie di 20mq che lavora su un accumulo da 2.000 litri integra la produzione di ACS del Q-ton. Presenza di ricircolo con valvola di miscelazione a 4 vie.

SCHEDA TECNICA DELL’IMPIANTO

  • Utenze totali ACS:
    72 bagni, 900 utenze stimate.

    Stima consumi annui ACS in m3:
    3.012 m3/anno.

  • Stima produzione annua di energia in kWh:
    179.492 kWh/anno.

    Fabbisogno ACS giornaliero medio annuo in litri/giorno:
    12.000 litri/giorno.
