VILLETTE A SCHIERA. SOLUZIONE NZEB

pompa di calore acqua calda sanitaria

ANAGRAFICA DI PROGETTO

  • Riferimento progetto
    Villette a schiera. Soluzione nZEB.

    Località
    Classe (RA).

    Anno
    2014.

    Tipologia di applicazione
    Residenziale, produzione di ACS centralizzata.

    Finalità di progetto
    Installazione di un nuovo impianto in pompa di calore per la produzione di ACS per 10 appartamenti in villette a schiera.

  • Tipologia di prodotto utilizzato
    1 unità Q-ton e 2 serbatoi d’accumulo stratificato Termal ESA500ST da 500 litri.

    Modalità di impiego di Q-ton
    Inserimento di 1 Q-ton che lavora come generatore su un unico sistema d’accumulo per produzione di ACS con 2 serbatoi stratificati Termal da 500 litri in serie.

  • pompa di calore qto-n

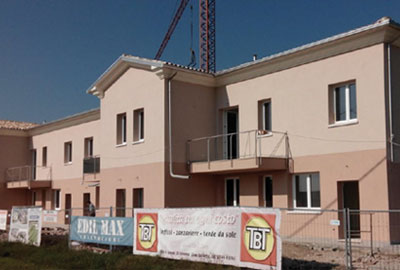

    Immagine 1. Vista del cantiere delle villette a schiera.

  • pompa di calore per acqua calda sanitaria

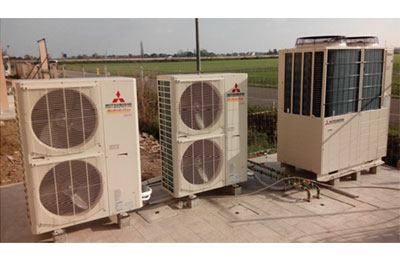

    Immagine 2. Posizionamento del Q-ton accanto a 2 unità esterne del sistema Hydrolution.

DESCRIZIONE DELL’IMPIANTO

Impianto nuovo per la produzione di ACS costituito da 1 Q-ton collegato a 2 serbatoi stratificati da 500 litri posti in cascata. Presenza di ricircolo con valvola di miscelazione a 4 vie.

SCHEDA TECNICA DELL’IMPIANTO

  • Utenze totali ACS:
    10 appartamenti.

    Stima consumi annui ACS in m3:
    320 m3/anno (ipotesi).

  • Stima produzione annua di energia in kWh:
    13.208 kWh/anno.

    Fabbisogno ACS giornaliero medio annuo in litri/giorno:
    1.000 litri/giorno (ipotesi).
