ANAGRAFICA DI PROGETTO
-
Riferimento progetto
Condominio 3 TORRI.Località
Verona.Anno
2013.Tipologia di applicazione
Residenziale, produzione di ACS centralizzata.Finalità di progetto
Riqualificazione dell’impianto esistente per la produzione di ACS con caldaia a metano con impianto in pompa di calore Q-ton. -
Tipologia di prodotto utilizzato
1 unità Q-ton e 2 serbatoi d’accumulo stratificato Termal ESA800ST da 800 litri.Modalità di impiego di Q-ton
Inserimento di 1 Q-ton che lavora come generatore su un unico sistema d’accumulo per produzione di ACS con 2 serbatoi stratificati Termal da 800 litri in serie.
-

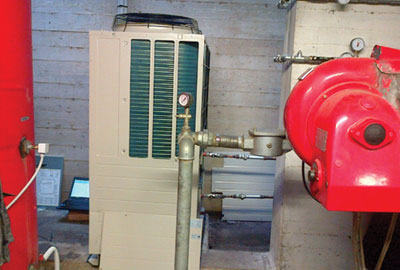

Immagine 1. Installazione della pompa di calore Q-ton nella centrale termica in locale seminterrato.
-

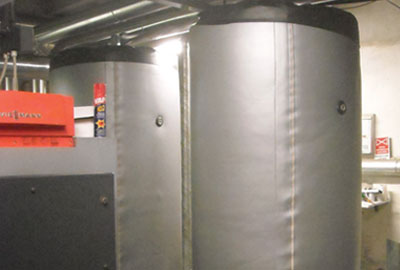

Immagine 2. Installazione dei 2 serbatoi di accumulo termico stratificati Termal da 800 litri (modelloESA800ST).
DESCRIZIONE DELL’IMPIANTO

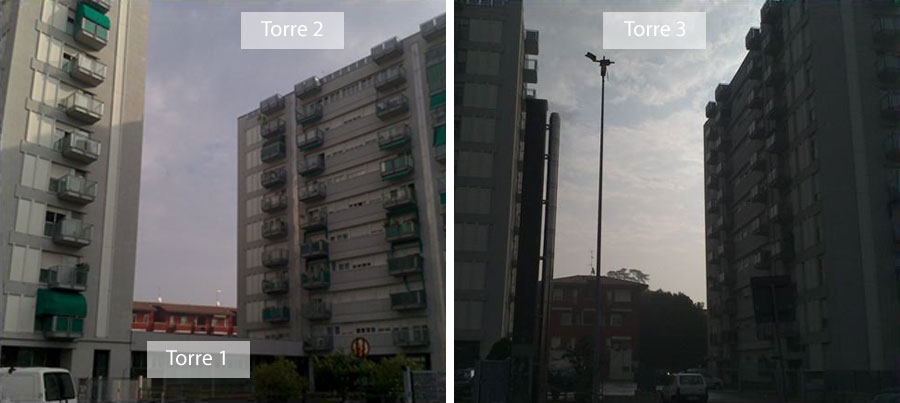

Riqualificazione dell’impianto esistente per la produzione di ACS all’interno di un condominio di case popolari: in tutto 3 edifici a torre da 9 piani ciascuno, per un numero totale di 117 appartamenti. L’impianto è realizzato con 2 caldaie a metano, di taglia 560 kW e 400 kW, con serbatoio d’accumulo da 2.000 litri, che fanno sia ACS sia riscaldamento. Inserimento di 1 Q-ton come generatore principale per l’ACS con 2 serbatoi stratificati da 800 litri. Le caldaie esistenti integrano eventuale produzione di ACS e le dispersioni per ricircolo. Q-ton immette acqua calda nel serbatoio da 2.000 litri e, qualora necessario, le caldaie a metano intervengono a integrazione sullo stesso accumulo da 2.000 litri.
SCHEDA TECNICA DELL’IMPIANTO
-
Utenze totali ACS:
117 appartamenti.Stima consumi annui ACS in m3:
4.490 m3/anno. -
Stima produzione annua di energia in kWh:
261.015 kWh/anno.Fabbisogno ACS giornaliero medio annuo in litri/giorno:
12.300 litri/giorno.
