ANAGRAFICA DI PROGETTO
-
Riferimento progetto
Stabilimento industriale FIVE per la produzione di veicoli elettrici.Località
Bologna.Anno
2016.Tipologia di applicazione
Stabilimento industriale.Finalità di progetto
Installazione di un nuovo impianto di riscaldamento primario in pompa di calore nell’area a uso produttivo. -
Tipologia di prodotto utilizzato
1 unità Q-ton e 1 serbatoio d’accumulo stratificato Termal ESA500ST da 500 litri; un dispositivo di monitoraggio RM-FGW.Modalità di impiego di Q-ton
Inserimento di 1 Q-ton che lavora come generatore per la produzione di riscaldamento a bassa temperatura, collegato a 1 serbatoio stratificato Termal da 500 litri.
-

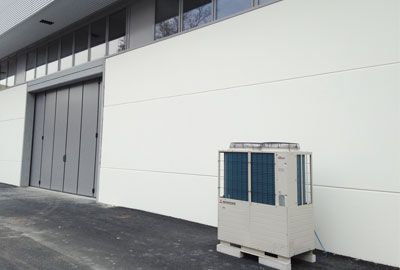

Immagine 1. Posizionamento dell’unità Q-ton all’esterno della fabbrica.
-

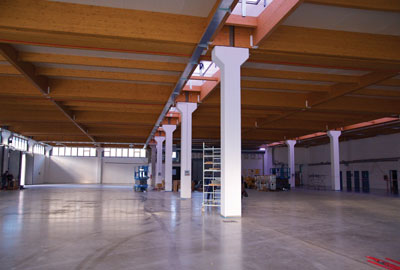

Immagine 2. Area produttiva di 3.200mq.
DESCRIZIONE DELL’IMPIANTO
È stato scelto l’impiego di Q-ton per il riscaldamento dell’area a uso produttivo con terminale un pavimento radiante a bassa temperatura, miscelata attraverso una valvola con microprocessore per garantire una temperatura di ritorno estremamente bassa, tale da avere un’elevata resa energetica con valori di COP molto alti anche durante i periodi invernali.
Collegato allo stesso circuito è presente uno spillamento ad alta temperatura per l’alimentazione delle batterie idroniche, necessarie per il preriscaldamento delle cabine di verniciatura.
L’impianto è monitorato attraverso un’interfaccia web di Mitsubishi Heavy Industries e gestito da un filocomando touch per impostare il timing di accensione e spegnimento.
SCHEDA TECNICA DELL’IMPIANTO
Superficie da riscaldare in mq
3.200.
Stima produzione annua di energia termica utilizzata per il riscaldamento
131.760 kWh/anno.
